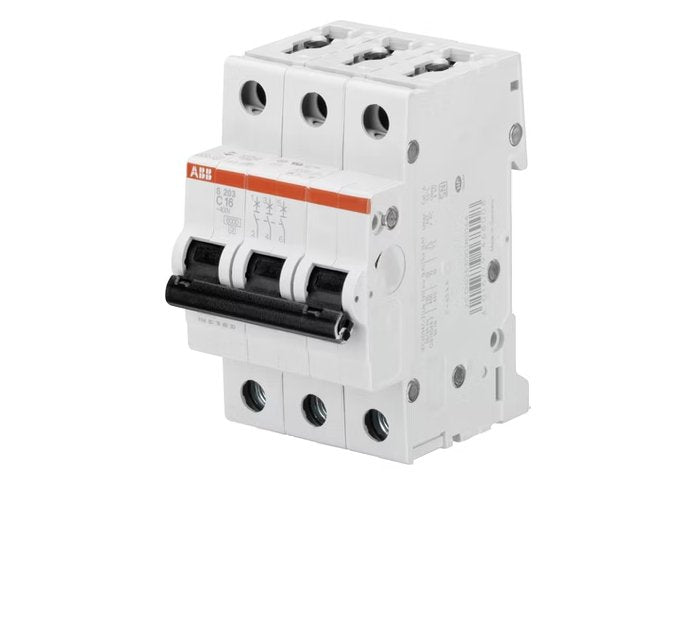

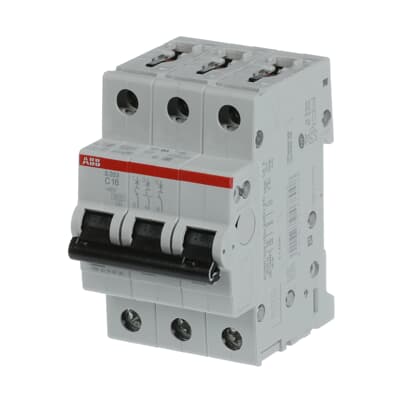

Johdonsuojakatkaisija ABB STOTZ S203-C16 3-napainen C-käyrä 16A
Johdonsuojakatkaisija ABB STOTZ S203-C16 3-napainen C-käyrä 16A on jälkitoimituksessa ja lähetetään heti kun on saatavilla
Maksutavat
Maksutavat
KarelianStore-verkkokaupassa voit maksaa tilauksesi pankki- tai luottokortilla, verkkopankkimaksuna, mobiilimaksuna tai esimerkiksi Klarnan osamaksulla. Voit tutustua tarkemmin tilauksen tekemiseen, maksamiseen ja käytössä oleviin maksutapoihin Kuinka teet tilauksen-sivulta.
Projektimyyntipalvelu
Projektimyyntipalvelu
Onko sinulla rakennusprojekti käynnissä? Voit pyytää tarjouksen haluamistasi tuotteista projektimyynnistämme.
Johdonsuojakatkaisija ABB STOTZ S203-C16 3-napainen C-käyrä 16A on jälkitoimituksessa ja lähetetään heti kun on saatavilla
Kuvaus
Kuvaus
Johdonsuojakatkaisijat suojaavat asennuksia ylikuormitukselta ja oikosuluilta, taaten luotettavan ja turvallisen toiminnan. System pro M compact S 200 -sarjat suojaavat laitteitasi ylivirralta. Tuotteissa on kaksi eri laukaisumekanismia, viivästynyt lämpölaukaisumekanismi ylikuormitussuojaukseen ja magneettinen laukaisumekanismi oikosulkusuojaukseen.
Edut
- Laaja ja kattava valikoima, joka sopii moniin sovelluksiin ja monille teollisuudenaloille
- Maailmanlaajuiset hyväksynnät
- Tarjolla sertifikaatteja, asiakirjoja, koulutusta ja taustatietoa tukemaan asiakkaan tarpeita
- Ajan- ja tilansäästö ainutlaatuisen teknologian ja alhaalta kiinnitettävän apukoskettimen ansiosta
Ominaisuudet
- Saatavilla laukaisukäyrille B, C, D, K ja Z sekä navoille 1P, 1P+N, 2P, 3P, 3P+N ja 4P
- Katkaisukyky max. 25 kA asti ja nimellisvirrat max.63A tuotesarjasta riippuen
- Yhteensopivuus kansainvälisiin standardeihin tuotesarjasta riippuen:
• IEC/EN 60898-1
• IEC/EN 60947-2
• UL 1077
• UL 489
• CSA 22.2 No. 235
• CSA 22.2 No. 5
- Sopii käytettäväksi kotitalouksissa, teollisuuskohteissa ja kiinteistösähköistyksessä.
- Johdonsuojissa on kaksi liitinpaikkaa max. 35 mm2 ja 10 mm2 kaapeleille. Virransyöttö voidaan tuoda helposti virtakiskolla alempaan liitinpaikkaan ja lähtevät johdotukset kytkeä ylempään liitinpaikkaan.
Tekniset ominaisuudet
Tuoteluokka (ETIM) Johdonsuojakatkaisija (EC000042)

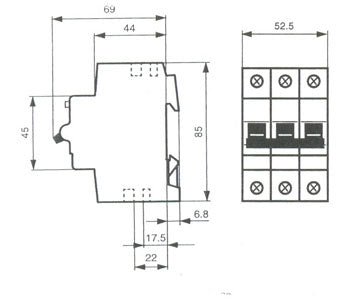

Upotussyvyys 69 mm
Laukaisukäyrä C
Napojen määrä yhteensä 3
Suojattujen napojen määrä 3
Nimellisvirta 16 A
Nimellisjännite 400 V
Nimellinen eristysjännite, Ui 440 V
Nimellinen iskunkestojännite (Uimp) 4 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V 6 kA
Jännitetyyppi AC/DC
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V 6 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V 20 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V 10 kA
Taajuus 50 - 60 Hz
Tehohäviö 7.5 W
Virranrajoitusluokka 3
Uppoasennus ei
Juontava 0-napa ei
Ylijänniteluokka 3
Ympäristön likaantumisaste 3
Lisäyksikkömahdollisuus kyllä
Leveys (moduulipaikkojen määrä) 3
Kotelointiluokka (IP) IP20
Ympäristön lämpötila käytön aikana -25 - 55 °C
Liitettävä johdinpoikkipinta-ala, monisäikeinen 0.75 - 25 mm²
Liitettävä johdinpoikkipinta-ala, yksisäikeinen 0.75 - 35 mm²
Rajähdyssuojattu ei
